Z3063搖臂鉆床采用16級主軸轉速，機電液操縱部分集中在主軸箱上，操作方便快捷。山東威力重工設計生產有臂長2.0米的63搖臂鉆床比較多，其型號分為：Z3063x20液壓搖臂鉆床、ZQ3063x20機械搖臂鉆床。主要關鍵件選用高強度鑄鐵和鋼材。熱處理后更加持久耐用，廠家專業化的加工生產，確保機器質量的穩定可靠，其中液壓搖臂鉆床中液壓預選、液壓變速、液壓鎖緊，靈敏可靠。機器性?xún)r(jià)比高，山東威力重工機床有限公司就是您采購搖臂鉆床設備所要尋找的廠家，63搖臂鉆床_z3063液壓搖臂鉆床_63機械搖臂鉆床性?xún)r(jià)比高，質量更有保障，售后服務完善，歡迎來廠考察，了解更多咨詢張經理：18306370898（可加微信）
Z3063x20液壓搖臂鉆床設計要求說明：
1、搖臂上導軌、主軸套筒及內外柱回轉滾道等處采用表面淬火處理。
2、所有操縱手柄均集中安放在方便的部位，且操縱輕便。
3、主軸正反轉、停車（制動）、變速、空擋動作，均用一個手柄控制。
4、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
5、采用液壓予選變速機構，可節省輔助時間。
6、有完善的安全保護裝置，符合通用標準。
7、主軸箱、立柱的夾緊或松開可單獨夾緊也可同時夾緊。
8、立柱、揺臂、主軸箱等大件均采用高強度鑄鐵，提高了大件的剛度和強度。
9、主軸箱內部、搖臂與立柱等均采用自動潤滑。搖臂導軌、搖臂升降機構等采用手動潤滑。
10、Z3063x20液壓搖臂鉆床使用三相380V／50HZ交流電源?？刂齐娐?、照明電路、指示燈均由控制變壓器供電。
Z3063x20液壓搖臂鉆床技術參數：
最大鉆孔直徑 63 mm
主軸中心至立柱母線最大跨距 400-2000 mm
主軸端面至工作臺底面 500-1600 mm
主軸行程 400 mm
主軸轉速16級 20-1600 轉/每分鐘
主軸進給量范圍 0.04-3.2 mm/轉
主電機功率 5.5 kw
升降電機功率 1.5 kw
外形尺寸長×寬×高 3000×1250×3300 mm
整機重量約 7000 kg
隨機附件：鉆夾頭一個、接桿一個、變徑套5/4一個、變徑套4/3一個、變徑套3/2一個、楔鐵一個、地腳螺栓四個
Z3063x20液壓搖臂鉆床產品展示：

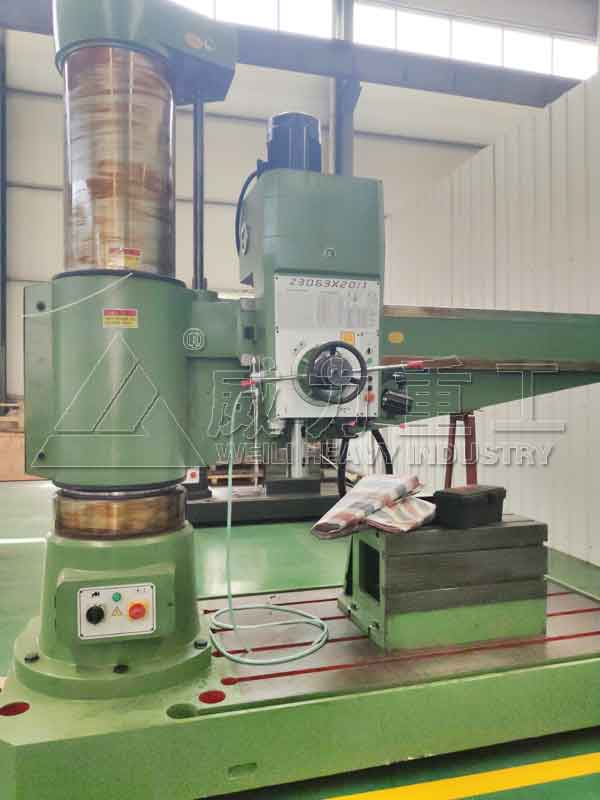

63液壓搖臂鉆床
Z3063x20液壓搖臂鉆床

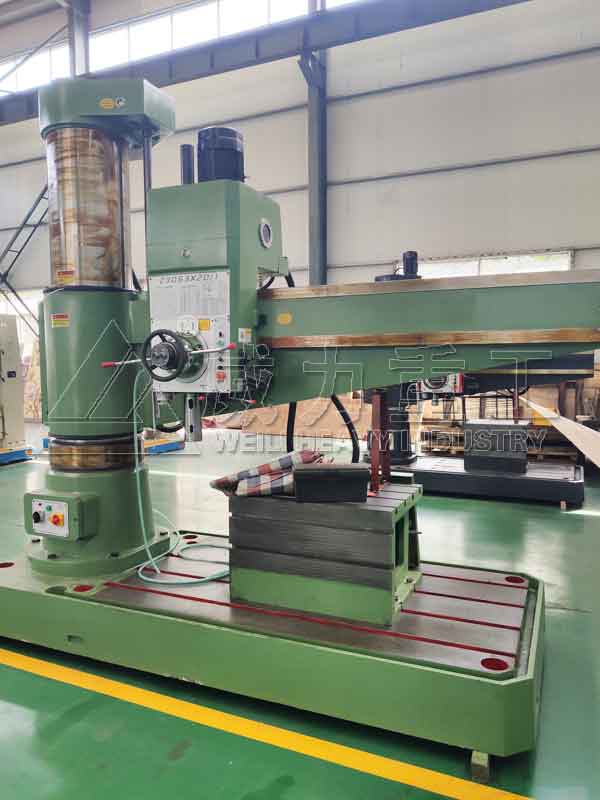

63搖臂鉆床_z3063液壓搖臂鉆床
ZQ3063x20機械搖臂鉆床設計特點：
1、采用機械變速機構，可節省輔助時間。
2、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
5、有完善的安全保護裝置和外柱防護。
6、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。
7、ZQ3063機械搖臂鉆床主要是由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。機械加緊、機械變速，自動升降，自動進刀，機械電氣雙重保險，定程切削。
ZQ3063x20機械搖臂鉆床參數說明：
技術參數：Z3063×18/20
zui大鉆孔直徑鑄件63/鋼件55
主軸中心至立柱母線360~1800/2000
主軸端面至底座工作面1050~260
主軸行程315
主軸轉速（6級）34、47、66、90、130、240、340、470、650、930、1280（12級）
主軸進給量6級 （r.p.m）0.04-3.2
主機外形尺寸2300×950×2600
電機功率5.5
重量3200/3500
ZQ3063x20機械搖臂鉆床產品展示：

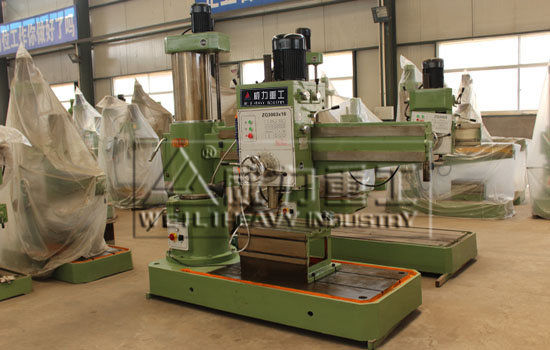

機械63搖臂鉆床

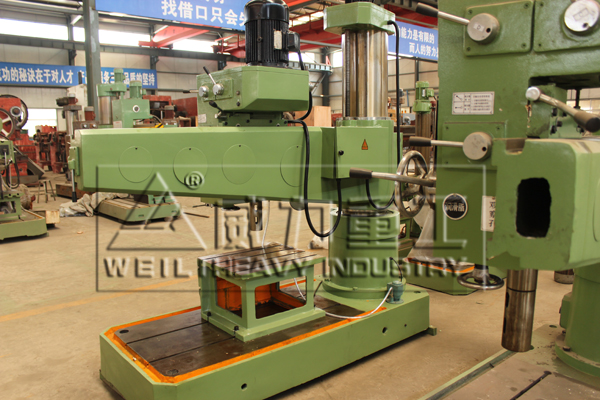

ZQ3063x20機型搖臂鉆床

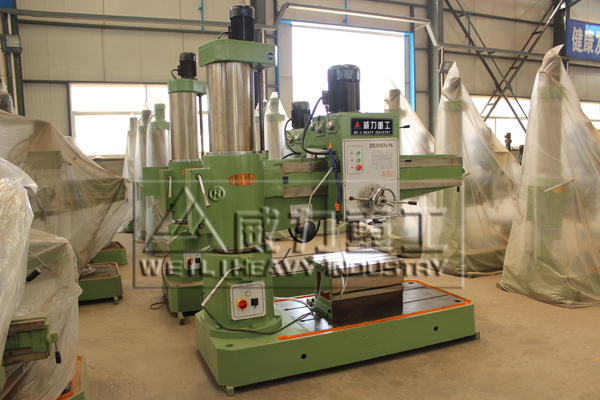

機械3063搖臂鉆床臂長2米
提高搖臂鉆床切削精度的方法：
1、搖臂鉆設計應滿足高速運轉的速度。為了確保高速切削的精度和穩定性，首先應保證63搖臂鉆床_z3063液壓搖臂鉆床_63機械搖臂鉆床機構具有高剛性，還要能吸收高頻振動及高慣性G值。另外，為了滿足主軸的高速轉動，這就要求高速主軸要有良好的潤滑及冷卻系統且又需符合短小輕薄的原則。
2、選擇合適的自動走刀進給量，是63搖臂鉆床_z3063液壓搖臂鉆床_63機械搖臂鉆床加工過程中，能準確而快速地傳遞動力，經過根據不同的加工工件材質以及不同的鉆孔加工直徑，合理的選擇走刀進給量。匹配主軸的轉速選擇提高搖臂鉆床的加工效率。
3、選擇適合高速運轉的刀柄及刀具。若使搖臂鉆實現高速切削，不可適合高速運轉的刀具，從保證加工精度方面以及操作安全方面考慮，都要求刀具及刀柄有更好的質量和性能。對于刀具來說，細長比小于10倍以下較好。
4、根據加工工件材料和實際的情況，合理的給刃具加工時摩擦產生的溫度，對刃具和工件的影響，給與強制的冷卻降溫，保證刀具的使用壽命并提高加工切削速度。

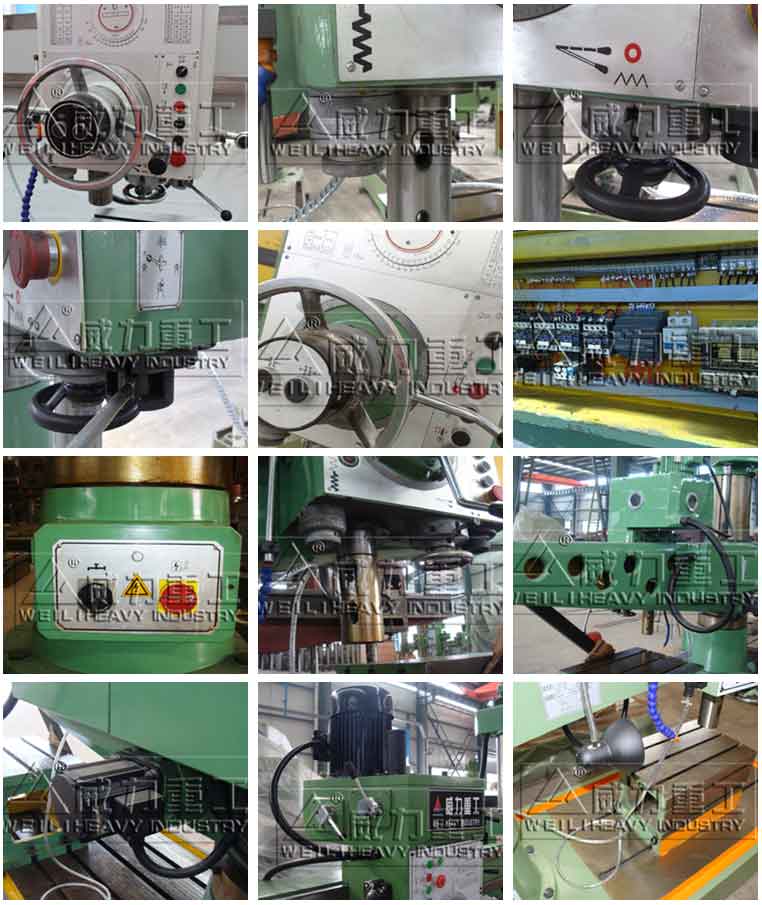

63搖臂鉆床組成細節

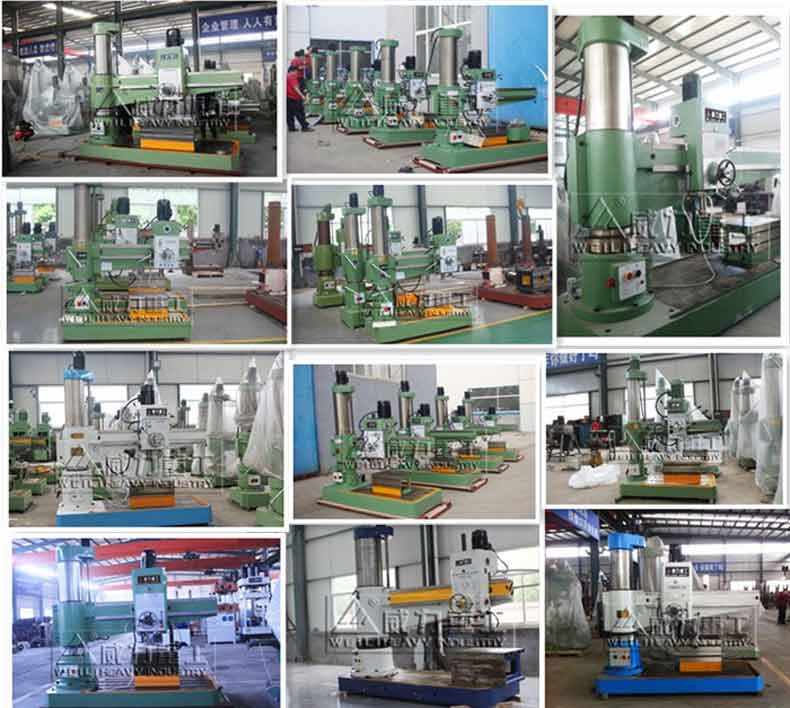

63搖臂鉆床廠家現貨供應
一、售前服務
售前服務是我們客戶服務體系中的重要組成部分和客戶一起進行機床選型、工藝方案、工裝夾具、刀具選擇、試件加工等等，為客戶提供經濟合理的配置方案，我們?yōu)槟闾峁┑牟恢皇菣C(jī)床，還有整套的解決方案。你只需要提出你的需求，其他一切都由我們來解決。
二、售中服務
積極與客戶就商務、技術方面達成共識，嚴格按照合同約定制定嚴格生產計劃，滿足客戶交貨要求。
三、售后服務
非人為原因，機械壹年內免費保修，終身服務；24小時電話在線服務，接到用戶正式報修服務通知后2小時作出答復，電話解決不了48小時到達客戶現場。主動、快速有效解決客戶問題，定期主動提供63搖臂鉆床_z3063液壓搖臂鉆床_63機械搖臂鉆床保養維護指導。
