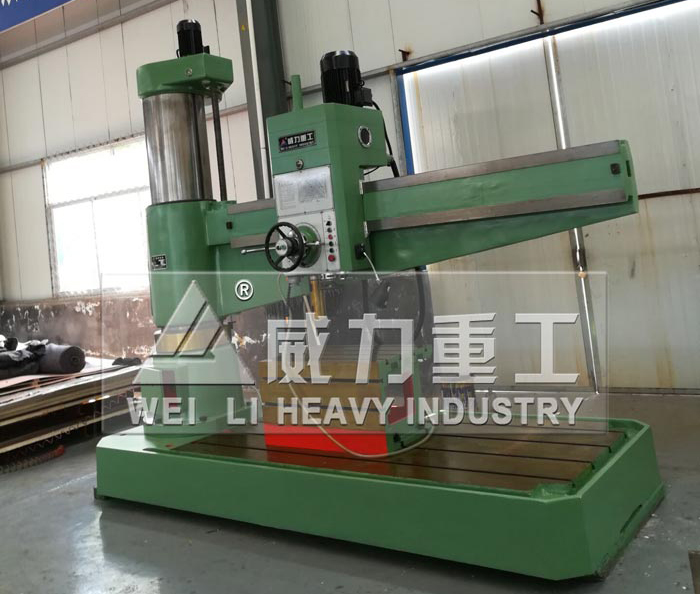

山東威力重工生產的Z3080×25液壓搖臂鉆床造型美觀大方，總體布局勻稱協調，導軌面經熱處理硬度高，鋼性強，齒輪為磨齒經高頻淬火調質噪音低經久耐用。機器部件無砂眼，無形變，經精密加工，保證機器穩定性及精度，電控部分采用純銅電機及國家3c認證產品，安全穩定壽命長。臂長為2米5，鉆孔直徑為80mm，所以也叫80搖臂鉆床，Z3080×25液壓搖臂鉆床軸箱、搖臂、立柱均由液壓夾緊；主軸正反轉、停車(制動)、空檔用一個手柄操作。Z3080鉆床具有性能完善、使用安全、可靠、方便、易于維修，精度高、剛性好、壽命長等優點。
Z3080×25液壓搖臂鉆床用途：
Z3080×25液壓搖臂鉆床用途廣泛，可在大中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，在配有相應工裝的條件下可以鏜孔，該機床操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。適用于在大、中型鑄件，鋼件上鉆孔、擴孔、鉸孔、锪平面及攻螺紋等加工，在具有工藝裝備的條件下可以進行鏜孔，機床操做靈活簡便，是制造及設備維修等行業理想的鉆孔設備。
Z3080×25液壓搖臂鉆床性能特點：
1、采用液壓預選變速機構，可節省輔助時間。
2、主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持Z3080×25液壓搖臂鉆床精度的穩定性，延長了使用壽命。
5、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。
6、有完善的安全保護裝置和外柱保護及自動潤滑裝置；
7、立柱和主軸箱的松開和夾緊即可同時進行，又可單獨進行。
|
|
單位 |
|
|
最大鉆孔直徑 |
Mm |
80 |
|
主軸中心線至立柱母線距離 |
Mm |
500-2500 |
|
主軸箱水平移動距離 |
Mm |
2000 |
|
主軸端面至底座工作臺面距離 |
Mm |
550-1600 |
|
搖臂升降距離 |
Mm |
1000 |
|
搖臂升降速度 |
m/min |
1 |
|
搖臂回轉角度 |
° |
360 |
|
主軸圓錐孔 |
|
莫氏6號 |
|
主軸轉速范圍 |
r/min |
16-1600 |
|
主軸轉速級數 |
|
16 |
|
主軸進給量范圍 |
Mm/r |
0.04-3.2 |
|
主軸進給量級數 |
|
16 |
|
主軸行程 |
Mm |
450 |
|
刻度盤每轉鉆孔深度 |
Mm |
151 |
|
主軸最大扭矩 |
Nm |
1600 |
|
主軸允許最大進給抗力 |
N |
35000 |
|
主電機功率 |
Kw |
7.5 |
|
搖臂升降電機功率 |
Kw |
3 |
|
主軸箱、立柱、搖臂液壓夾緊電機功率 |
Kw |
0.8 |
|
機床冷卻泵電機功率 |
Kw |
0.09 |
|
機床重量(約) |
Kg |
7000 |
|
機床輪廓尺寸(長*寬*高) |
Mm |
3500*1450*3300 |
|
機床最大輪廓尺寸(長*寬*高) |
Mm |
3500*1450*3300 |
Z3080×25液壓搖臂鉆床的主要結構：
Z3080×25液壓搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
Z3080×25液壓搖臂鉆床檢查標準：
1、零部件齊全，質量符合標準。
（1）Z3080×25液壓搖臂鉆床表面無嚴重碰、拉、研傷現象。
（2）機床操縱手柄、手柄球等齊全。
（3）潤滑、冷卻系統的管路、注油器、固定夾、截止閥等齊全好用。
（4）限位開關、安全擋鐵、防護罩蓋等齊全可靠。
2、設備運行正常，性能良好。
（1）Z3080×25液壓搖臂鉆床主要精度達到規定要求。
（2）機床性能、工效保持原設計能力或滿足工藝要求。
（3）傳動系統變速齊全、運行正常、搖臂升降靈活。
（4）機床操作縱構構靈活、準確、定位可靠。
（5）機床電氣、液壓系統運行正常，性能良好。
3、技術資料齊全準確。
（1）隨機說明書、合格證等資料齊全。
（2）機床技術檔案、運轉記錄、維修記錄等資料齊全、準確。
4、機床環境整齊、清潔。
（1）Z3080×25液壓搖臂鉆床表面清潔，無油垢、無黃袍、無銹蝕、無大面積脫漆。
（2）機床周圍整齊、清潔、無堆積鐵屑和雜物。
（3）機床附件、專用工具等齊全，保管妥善，擺放整齊。
Z3080×25液壓搖臂鉆床作業環境要求：
1、對環境的要求：地面平整，清潔，無磕絆物存在，過道通暢，無障礙物存在；室內光線充足（或照明條件良好）。
2、對溫度濕度的要求：溫度0℃~45℃，濕度30%~85%。
3、對壓力的要求：大氣壓強86~106kpa,空氣清潔度好，粉塵濃度不得大于10mg/m3。
4、特殊要求：不得含酸、堿、腐蝕和有毒氣體;不得有爆炸危險，不得有導電塵埃。
5、安全要求：Z3080×25液壓搖臂鉆床安裝要遠離震源、熱源、和熱流。
