50搖臂鉆床是山東威力重工機床有限公司鉆床系列中比較常賣的一款鉆床設備，該設備與中捷型搖臂鉆床是一種機型，是一款通用化高、工藝成熟的鉆床產品。分為ZQ3050x16機型搖臂鉆床、Z3052x16液壓搖臂鉆床兩種，可根據客戶需求，選配加強型主軸、液壓夾緊、液壓變速、液壓預選、機械電氣雙重保險等。50搖臂鉆床_z3050液壓搖臂鉆床_50機械搖臂鉆床適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。山東威力重工設計生產的50搖臂鉆床系列產品性價比高，價格相對來說更加優惠，故障率極低，大廠家，質量更有保障，采購歡迎致電咨詢張經理：18306370898（可加微信）
Z3050x16液壓搖臂鉆床特點性能：
1、采用液壓預選變速機構，可以節省大量的輔助加工時間。
2、主軸正反轉，停車、變速、空擋等操作，用單手柄控制，靈活簡單。
3、主軸箱、搖臂、內外立柱采用液壓驅動的菱形塊結構，夾緊可靠。
4、搖臂導軌，外立柱表面，主軸，主軸套筒及內外立柱回轉軌道進行淬火處理。
5、有完善的安全保護裝置和外立柱保護。
6、在結構設計方面采取有效措施，使得機床的精度和整機的使用更加人性化。
備注：本設備在生產過程中不斷完善和改進，局部地方可能和說明有些差異，但這不影響產品質量和使用性能。
Z3050x16液壓搖臂鉆床技術參數：
主要技術參數 Z3050×16-1
鉆孔最大直徑mm 50
主軸端面至工作臺距離mm 320-1220
主軸中心距立柱母線距離mm 350-1600
主軸行程mm 315
主軸錐孔(莫氏) 5
主軸轉速范圍r.p.m 25-2000
主軸轉速級數 16
主軸進給量范圍r.p.m 0.04-3.2
主軸進給量級數 16
搖臂回轉角度 360
主電機功率kw 4
升降電機功率kw 1.5
機床重量kg 3500
外形尺寸mm 2500×1060×2800
3050液壓搖臂鉆床產品展示：

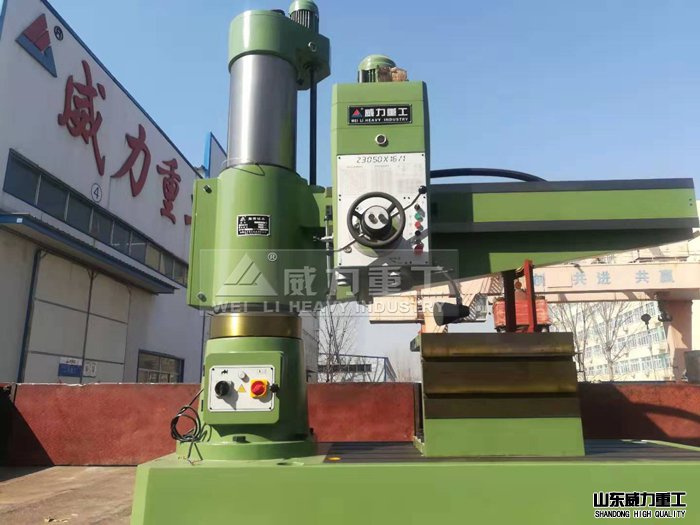

50搖臂鉆床廠家車間

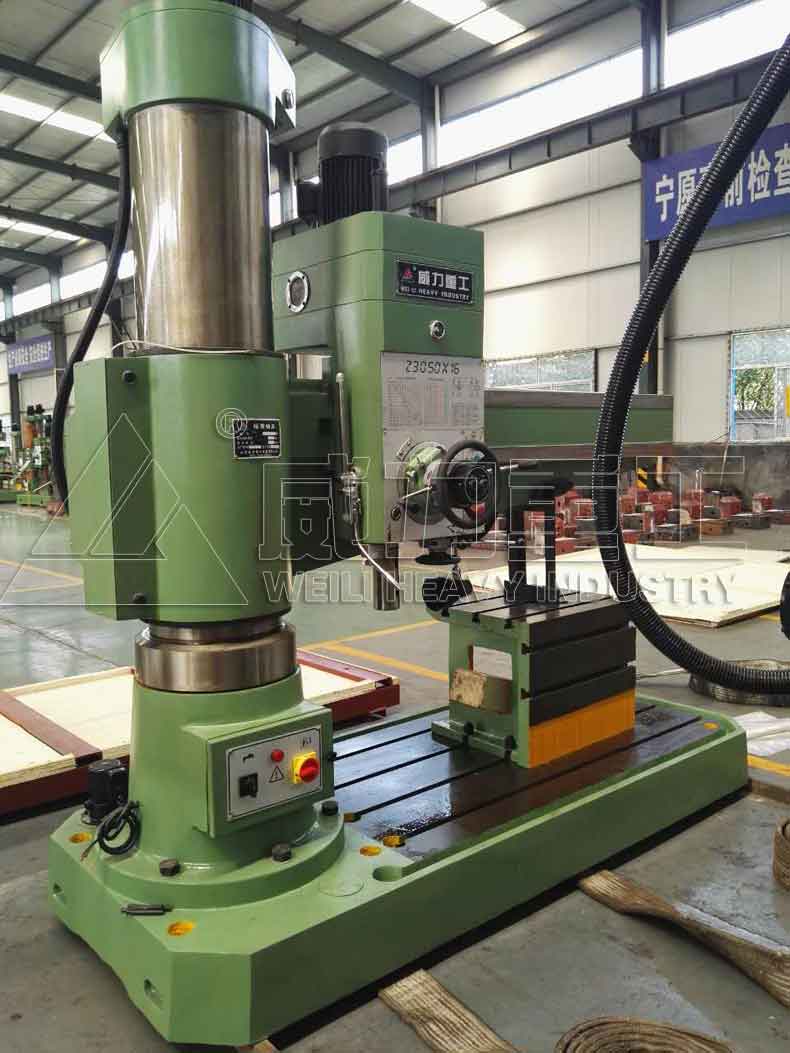

z3050液壓搖臂鉆床生產完成實物圖

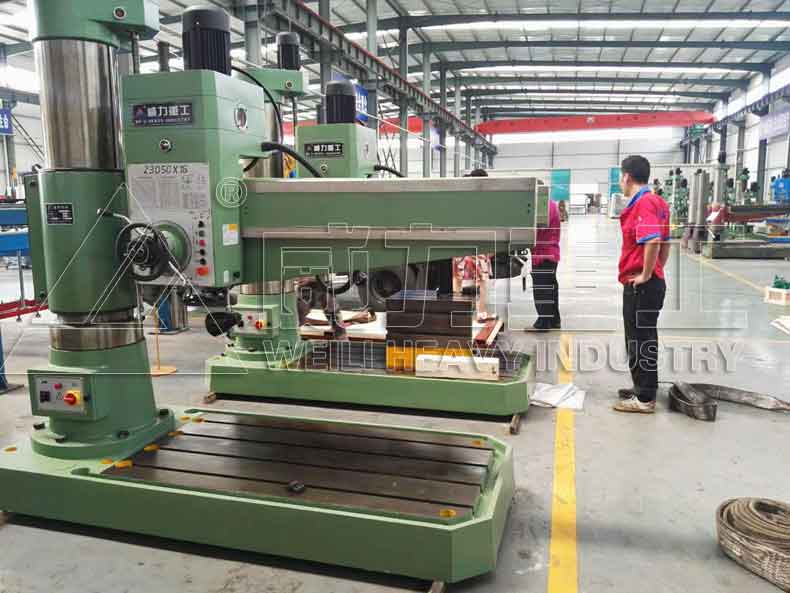

z3050液壓搖臂鉆床車間現貨
ZQ3050x16機械搖臂鉆床性能特點：
1、Z3050搖臂鉆床采用機械傳動，機械夾緊機械變速操作方便。
2、導軌經超高頻淬火，滾動軸承，滾動摩擦，減少摩擦，增加使用壽命。
3、搖臂自動升降，生產效率高。
4、結構可靠，制造精良，保證了機床精度持久性。
5、外觀造型美觀大方，總體布局勻稱協調。
ZQ3050x16機械搖臂鉆床技術參數：
主要技術參數 ZQ3050×16
鉆孔最大直徑mm 50
主軸端面至工作臺距離mm 260-1150
主軸中心距立柱母線距離mm 360-1600
主軸行程mm 220
主軸錐孔(莫氏) 5
主軸轉速范圍r.p.m 78.135.240.350.590.1100
主軸轉速級數 6
主軸進給量范圍r.p.m 0.10-0.56
主軸進給量級數 6
搖臂回轉角度 360
主電機功率kw 4
升降電機功率kw 1.5
機床重量kg 2800
外形尺寸mm 2170×950×2450
ZQ3050機械搖臂鉆床圖片展示：

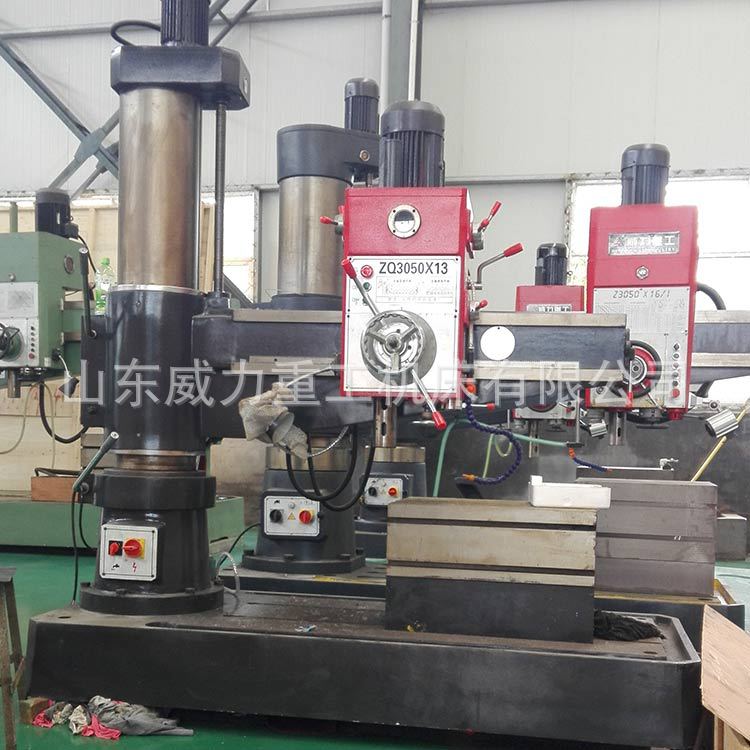

ZQ3050機械搖臂鉆床

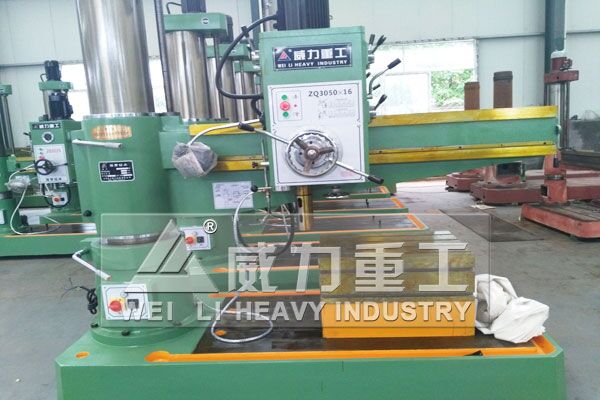

ZQ3050x16搖臂鉆床
50搖臂鉆床（液壓型和機械型）整體區別：
1、從設備操作方面來講，ZQ3050x16機械搖臂鉆床操作方式容易上手。液壓搖臂鉆床加工精度更高，用戶的選擇性多。
2、從保養維護方面來講，液壓型搖臂鉆床的保養維護繁瑣，成本高，在設備實際使用過程中，由于操作員對設備的保養維護做不到位，使得搖臂鉆床的液壓型系統出現問題，出現問題很不容易修復，而機械型搖臂鉆床相比來講操作方式不會這么復雜。
3、從搖臂鉆床傳動方式方面，Z3050x16液壓搖臂鉆床采用液壓型傳動，該傳動方式動力大，比較適合工件的大孔加工。而機械型搖臂鉆床采用機械型傳動，其特點是速度快，動力小，適合工件加工的小孔加工。
主要的安裝部件：
1、搖臂鉆床部件安裝：50搖臂鉆床_z3050液壓搖臂鉆床_50機械搖臂鉆床是鉆床中的大型設備，首先將設備四個角放上地角螺栓，然后叫搖臂鉆放在準備好的地基上用水泥墊塊墊起，設備底盤、立柱和機身要擦拭干凈。
2、搖臂鉆床電機的安裝：50搖臂鉆床_z3050液壓搖臂鉆床_50機械搖臂鉆床電機按照安裝圖紙正確安裝并緊固，打開電機盒將線路接好，然后蓋上電機線路。
購買后初次使用安裝調試注意：
1、搖臂升降應輕快，無沖擊現象。
2、將搖臂套在外立柱上，立柱和搖臂夾緊機構、升降機構安裝。搖臂夾緊后，其孔和外立柱表面配合應該均勻緊密。內外立柱夾緊后搖臂端部的外力不應低于2000N，保證無松動回轉現象。搖臂升降輕快、無沖擊現象。
3、將外立柱帶鍵槽的一面回轉到底部工作面，清除鍵槽中毛刺并保持立柱外圓表面的清潔。
4、50搖臂鉆床_z3050液壓搖臂鉆床_50機械搖臂鉆床立柱初次安裝為基礎，裝好搖臂和升降機構的零件后，搖臂中間位置上懸掛主軸箱全部重量的配置重量，使用外立柱在負荷情況下進行調整。吊裝需要墊置橡膠或其他保護層。
5、搖臂的夾緊結構如果過松，可以將補償墊圈放到螺母下，調整必須在搖臂夾緊狀態下執行。
6、將搖臂回轉到50搖臂鉆床_z3050液壓搖臂鉆床_50機械搖臂鉆床垂直平面，使得搖臂和主軸箱分別位于立柱和搖臂中間，夾緊立柱和搖臂。底座工作面上放平行尺，用框式水平儀器分別在平行尺和外立柱側線上，測量外立柱和底座工作面的垂直誤差。
7、垂直度誤差調節合格后，可以用內卡鉗在外立柱和內立柱的空間進行測量。然后用千分尺測量內卡鉗的實際數據，其較大和較小差值的一半是偏心值。
8、根據上述相互垂直的兩個方向的超差情況，移動四個調節螺栓，調節外立柱相互垂直的兩個方向?qū)Φ鬃ぷ髅娴南嗷ゴ怪倍冗_(dá)到要求。
50搖臂鉆床_z3050液壓搖臂鉆床_50機械搖臂鉆床價格，每個廠家高低不等，不同的生產工藝、組成配件不同，對應50搖臂鉆床價格，且該設備機械型比液壓型便宜些，價格范圍在4萬到7萬左右。采購獲得精準報價，咨詢公司張經理：18306370898（可加微信）
