國標z3050液壓搖臂鉆床(3050x16)是怎樣的？

來源：搖臂鉆床發布日期：2022-06-30 | 點擊：

威力重工

國標z3050液壓搖臂鉆床(3050x16)采用液壓鎖緊方便靈活，機械變速，電動升降、自動進刀、帶冷卻系統、搖臂寬燕尾、搖臂導軌磨精加工，機械離合，電控行程，穩定性好，加寬箱體外置大油窗更好了解設備運行狀況，使用壽命長。

1、液壓鎖緊機械變速

2、機械電氣雙重保險

3、加長型主軸，12級機械變速

4、集中供油強制潤滑，保證設備最佳狀態運轉

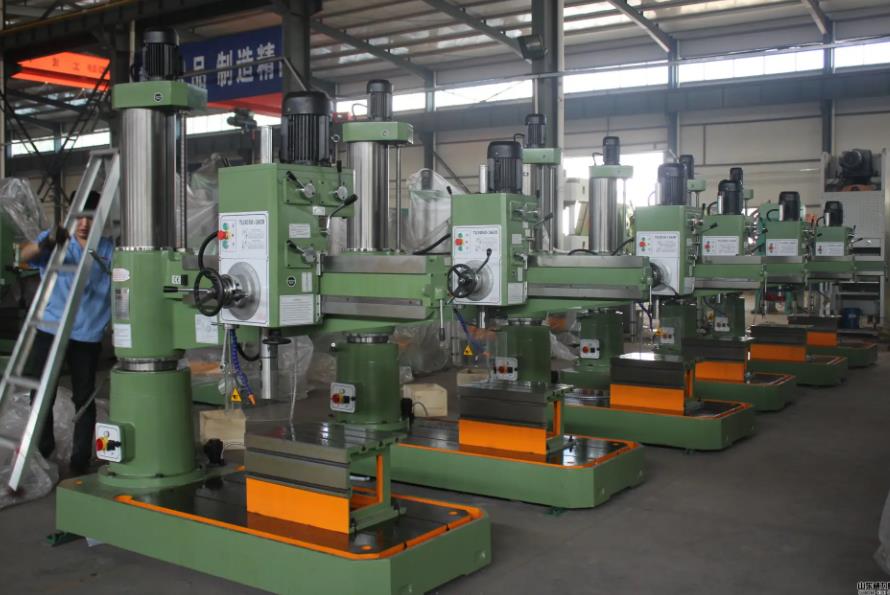

z3050x16搖臂鉆床

國標z3050液壓搖臂鉆床(3050x16)主要配置：

Z3050x1616搖臂鉆床配置：底座、內外柱、搖臂、主軸箱、工作臺、驅動電機、齒輪、液壓站、電器產品、配電控箱、配電控箱與本體之間的接線等。

國標z3050液壓搖臂鉆床(3050x16)性能要求：

1、國標z3050液壓搖臂鉆床(3050x16)采用液壓預選變速機構，可節省輔助時間。

2、主軸正反轉、停車(制動)、變速等動作，均采用一個手柄控制，操縱輕便。

3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊機構夾緊可靠。

4、有完善的安全保護裝置，電路的動力回路，均有過流、短路保護措施，機床相關動作都有相應的互鎖。

5、在國標z3050液壓搖臂鉆床(3050x16)結構設計以及制造過程中，均應控制尺寸精度和產品質量，使機床精度、持久性和整機的使用壽命達到相關國家標準。

6、電氣設備安全可靠、維修方便，保證人身安全。

7、國標z3050液壓搖臂鉆床(3050x16)主軸錐孔部及主軸套應進行相對應工藝處理。搖臂導軌面和內、外柱回轉滾柱接觸面及定位夾緊錐面應耐磨性強，精度保持好。

8、主軸機動進給機構設有超載保險離合器，確保主軸在滿負荷切削過程中的安全。搖臂升降設有超載保險離合器及極限位置電氣限位開關，確保搖臂升降過程中的安全。

9、主軸箱內部、搖臂與立柱等均采用自動潤滑。搖臂導軌、搖臂升降機構等采用手動潤滑。

10、國標z3050液壓搖臂鉆床(3050x16)使用三相380V／50HZ交流電源。控制電路、照明電路、指示燈均由控制變壓器供電。

國標z3050液壓搖臂鉆床(3050x16)的運動形式：

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）國標z3050液壓搖臂鉆床(3050x16)的主運動為主軸的旋轉運動；

（2）進給運動為主軸的縱向進給；

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

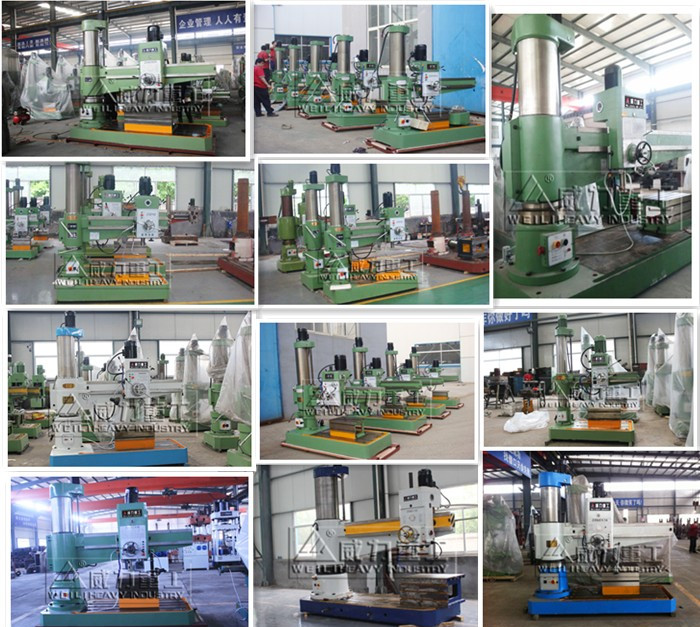

z3050液壓搖臂鉆床廠家

質量依據及執行標準：

Z3050x16搖臂鉆床的包裝、運輸、驗收應符合下列標準、規范的要求，但不限于此。如下列標準與企業執行標準有矛盾，按較高標準執行。

1） JB/T6335.2-2006 《搖臂鉆床技術條件》

2） GB/T4017-1997 《搖臂鉆床精度檢驗》

3） JB2670-82 《檢測通則》

z3050x16搖臂鉆床技術參數：

技術參數	Z3050×16/I	技術參數	Z3050×16/I
最大鉆孔直徑mm	50	主軸進給量級數	16級
主軸中心線至立柱母線距離mm	350-1600	主軸行程mm	315
主軸箱水平移動距離mm	1250	刻度盤每轉鉆孔深度mm	122
主軸端面至底座工作面距離mm	320-1220	主軸允許最大扭轉力矩N.m	500
搖臂升降距離mm	580	主軸允許最大進給抗力N	18000
搖臂升降速度m/s	0.02	主電機功率kw	4
搖臂回轉角度（°）	+ 180	搖臂升降電機功率kw	1.5
主軸圓錐孔	莫氏5號	液壓夾緊電機功率kw	0.75
主軸轉速范圍r/min	25—2000	冷卻泵電機功率kw	0.09
主軸轉速級數	16級	機床重量（約）kg	4200
立（外）柱直徑	370	機床輪廓尺寸（長×寬×高）	2850×1100×2840
主軸進給量范圍mm/r	0.04-3.2
