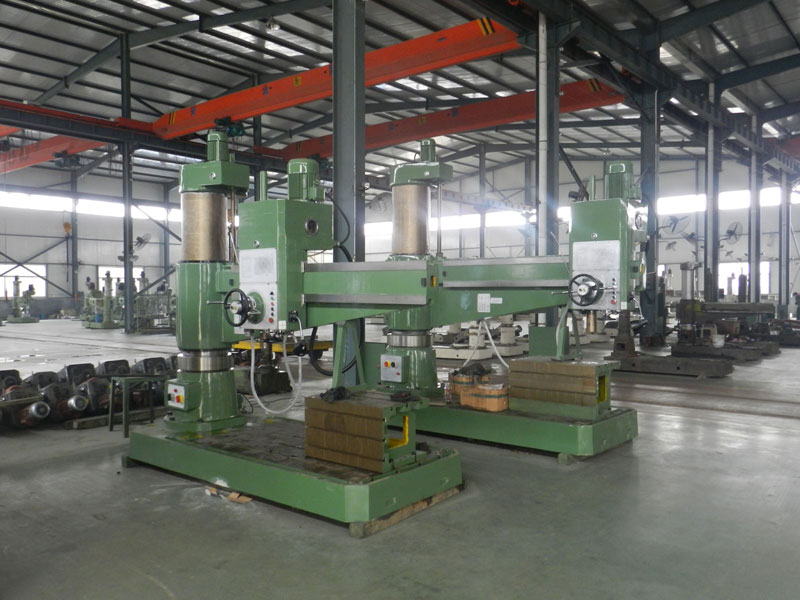

搖臂鉆床按機床夾緊結構分類，可以分為液壓搖臂鉆床和機械搖臂鉆床，在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，是機械加工車間常見的機床。設備主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。山東威力重工在搖臂鉆床的開發制造豐富經驗，工藝獨到的制造流程與裝備。其精良的產品可廣泛應用于機械加工中的鉆孔、擴孔、鉸孔、锪平面及攻螺紋等。
搖臂鉆床的夾緊機構：
搖臂鉆床包括橫臂升降機構，橫臂夾緊機構，立柱夾緊機構：
1、橫臂升降機構，包括三相交流電機，聯軸器，蝸輪升降機，升降絲杠；三相交流電機通過聯軸器與蝸輪升降機相連，蝸輪升降機與升降絲杠通過鍵連接，并通過兩個圓螺母與圓螺母用止動墊圈鎖緊；
2、橫臂夾緊機構，包括力矩電機，通過減速機，上微動開關，推塊，下微動開關，夾壓桿，平鍵，電機軸；
3、立柱夾緊機構，包括減速器，力矩電機，滾柱，齒輪，夾緊帶，齒輪箱，擋塊，滾柱導板。
搖臂鉆床的制造工藝：
搖臂鉆的裝配及鏜孔工藝要求很高，山東威力重工機床有限公司在機加車間嚴格要求必須完全按生產圖紙加工制造，擁有大型鏜銑床、數控龍門銑等加工設備，從搖臂鉆床的鑄件件加工、高音頻淬火導軌、齒輪箱體的鏜孔工藝等，都有嚴格的標準。搖臂鉆床的箱體裝配完畢后，要經過24小時的研磨運轉，已達到更標準的要求。立柱及內柱經過時效震動處理工藝，搖臂鉆床的外柱需要進行淬火及渡鉻工藝，這樣的搖臂才能使用的更長久耐用。
搖臂鉆床的特點：
（1）電器系統安全可靠
（2）采用機床變速，操作是非常的簡單
（3）從外頭和造型來看比較美觀，也是顯的比較大方
（4）結構非常的適合人，制作也是精細，并且可以保證持久加密！
操作規程：
1、操作前要穿緊身防護服，袖口扣緊，上衣下擺不能敞開，嚴禁戴手套，不得在開動的機床旁穿、脫換衣服，或圍布于身上，防止機器絞傷。必須戴好安全帽，辮子應放入帽內，不得穿裙子、拖鞋
2、開車前應檢查機床傳動是否正常、工具、電氣、安全防護裝置，冷卻液擋水板是否完好，鉆床上保險塊，擋塊不準拆除，并按加工情況調整使用
3、在校夾或校正工件時，搖臂必須移離工件并升高，剎好車，必須用壓板壓緊或夾住工作物，以免回轉甩出傷人
4、搖臂鉆床床面上不要放其他東西，換鉆頭、夾具及裝卸工件時須停車進行。帶有毛刺和不清潔的錐柄，不允許裝入主軸錐孔，裝卸鉆頭要用楔鐵，嚴禁用手錘敲打
5、鉆小的工件時，要用臺虎鉗，鉗緊后再鉆。嚴禁用手去停住轉動著的鉆頭
6、薄板、大型或長形的工件豎著鉆孔時，必須壓牢，嚴禁用手扶著加工，工件鉆通孔時應減壓慢速，防止損傷平臺
7、機床開動后，嚴禁戴手套操作，清除鐵屑要用刷子，禁止用嘴吹
8、鉆床及搖臂轉動范圍內，不準堆放物品，應保持清潔
9、工作完畢后，應切斷電源，卸下鉆頭，主軸箱必須靠近端，將橫臂下降到立柱的下部邊端，并剎好車，以防止發生意外。同時清理工具，做好搖臂鉆床保養工作。
