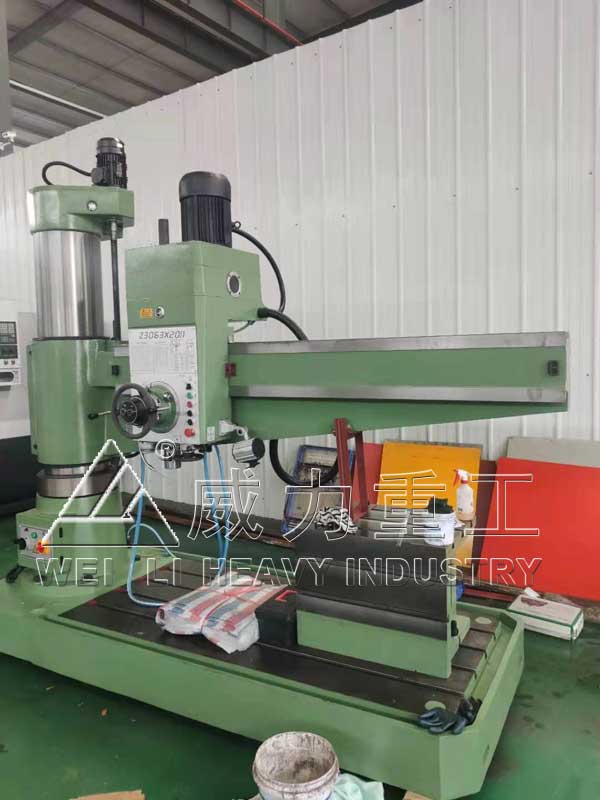

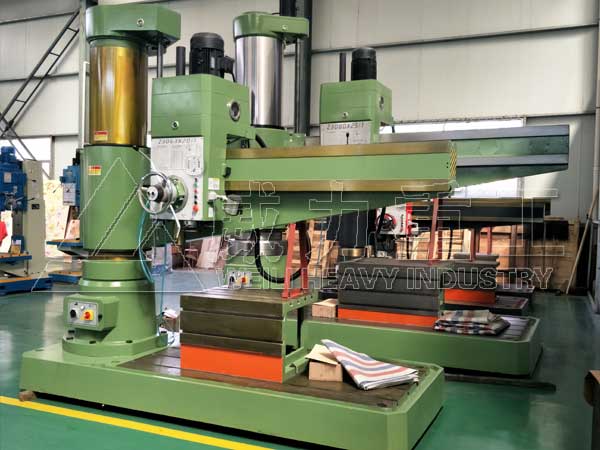

液壓z3063x20搖臂鉆床的主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉±180o的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放z3063液壓搖臂鉆床在機床底座或地面上。z3063x20液壓搖臂鉆床搖臂升降運動的運動過程為：搖臂放松——搖臂升降——搖臂夾緊。(夾緊必須在搖臂停止時進行)
搖臂上升與下降控制的工作過程如下：
按下液壓z3063x20搖臂鉆床上升或者下降控制按鈕，斷電延時繼電器KT線圈通電，同時KT動合觸點使電磁鐵YA線圈通電，接觸器KM4線圈通電，電動機M3正轉，高壓油進入搖臂松開油腔，推動活塞和菱形塊實現搖臂的放松。放松至需要高度后，壓下行程開關，接觸器KM4線圈斷電(搖臂放松過程結束)，接觸器KM2、KM3線圈得電，主觸點閉合接通升降電動機M2，帶動搖臂上升。

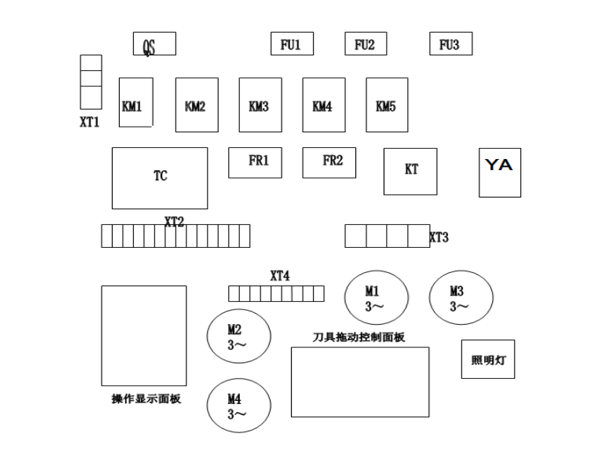

z3063液壓搖臂鉆床搖臂升降控制
由于此時搖臂要松開，SQ4被復位，HL2燈亮，表示松開指示。松開按鈕SB3(SB4)，KM2(KM3)線圈斷電，搖臂上升(下降)運動停止，時間繼電器KT線圈斷電(電磁鐵YA線圈仍通電)，當延時結束，即升降電機完全停止時，KT延時閉合觸點閉合，KM5線圈得電，液壓泵電動機反向序接通電源而反轉，壓力油井另一條油路進入搖臂夾緊油腔，反方向推動活塞和菱形塊，使搖臂夾緊。
搖臂做夾緊運動，一定時間后KT動合延時斷開觸點斷開，接觸器KM5線圈和電磁鐵YA線圈斷電，電磁閥復位，液壓泵電動機M3斷電停止工作，搖臂上升(下降)運動結束。
液壓z3063x20搖臂鉆床的搖臂升降時有沖擊現象分析：
(1)、搖臂孔和立柱有研傷、變形等缺陷，表面粗糙度太大。應修復搖臂孔，研傷嚴重的可用錫鉍合金補焊或鏜孔鑲套修復，并拋光外立柱表面。
(2)、搖臂孔與立柱外圓表面配合過緊。z3063x20液壓搖臂鉆床的搖臂上升時，由于滑動面摩擦阻力過大，引起升降絲杠頂端軸承向上位移;下降時整個搖臂由于自重下沉，恢復到原有間隙而造成搖臂下降時的突然沖擊現象。相反，如果搖臂孔與立柱外圓配合過松，也同樣會引起升降時的振動。先將搖臂鎖緊，重新調整夾緊螺釘并用塞尺檢查，搖壁松開后測量間隙保持在 0.08~0.10mm再將螺釘擰緊。
(3)、升降絲杠與螺母配合間隙過大，并有嘯叫聲。應修復或更換升降螺母。
(4)、升降絲杠上部的鋼球過載保護離合器的彈簧疲勞和損壞。應更換離合器彈簧，調整螺母保證彈簧壓力適當，防止鋼球打滑。
(5)、絲杠副、立柱缺少潤滑油或絲杠螺母型面接觸不良。每次升降前必須擦凈搖臂鉆床的絲杠及立柱，加潤滑油，并要求絲杠副型面接觸面積不少于 70%。
z3063x20機械搖臂鉆床
