多向鍛造液壓機(500噸1000噸2000噸3000噸4000)模鍛機

產品簡介：

多向鍛造液壓機也稱多向模鍛液壓機，多向自由鍛液壓機，多向模鍛油壓機，多向鍛造壓力機，是山東威力重工注意熱鍛液壓機的一種，該設備主機主要由上梁、導柱、工作臺、移動橫

多向鍛造液壓機也稱多向模鍛液壓機，多向自由鍛液壓機，多向模鍛油壓機，多向鍛造壓力機，是山東威力重工注意熱鍛液壓機的一種，該設備主機主要由上梁、導柱、工作臺、移動橫梁、主缸、頂出缸,水平梁，水平缸等組成。液壓系統中設置保壓回路，通過保壓使工件穩定成型；為了防止產生液壓沖擊，系統中設有泄壓回路，確保設備安全穩定的工作。目前常用多向鍛造液壓機噸位有400噸、500噸、630噸、800噸、1000噸液壓機、1250噸、2000噸、2500噸、3000噸、3500噸、4000噸、5000噸多向鍛造液壓機等。威力重工7000噸以內多向模鍛液壓機均可設計生產，采購定做歡迎咨詢張經理：18306370898（可加微信）或0632-5850029

1、經計算機優化設計，四柱式結構簡單，經濟，實用；框架式結構剛性好，精度高，抗偏載能力強；液壓控制系統采用插裝式集成系統，動作可靠，使用壽命長，液壓沖擊小，減小了連結管路與泄漏點；采用進口PLC控制的電氣系統，結構緊湊，工作靈敏可靠，使用維修方便。具有調整、手動、半自動三種操作方式和定程，定壓兩種成型工藝規范。底梁內配有液壓墊，通過操作面板選擇，液壓墊可以實現有頂出、無頂出和液壓墊壓邊三種工作循環。

2、多向鍛造液壓機(500噸1000噸2000噸3000噸4000)多向模鍛液壓機采用三梁四柱、框架結構機身，在水平方向后側安裝拉伸滑塊和壓邊滑塊，可在水平面四個方向( 4軸)同時成型，其中后側方向可實現雙動壓制, 效率高。

3、采用圖像檢測技術構建在線檢測系統，輔助形成擠壓成形工藝系統，可實現多向模鍛件柔性成形和實時修正。

4、采用高性能PLC控制技術，能夠?qū)崿F(xiàn)多向模鍛件的送料、取料和定位裝置的控制，多向模鍛件的冷卻和潤滑的控制，多向模鍛件的擠壓深度、擠壓力和壓邊力的控制，液壓伺服控制和多軸運動控制等。

5、開發出的專用液壓比例伺服系統可實現比例調壓、變壓力控制等。

6、配備多向模鍛件自動上下料及取料裝置，有效地節省了人力成本。

適用領域：

主要用于汽車、機械、石油化工、鍋爐制造、航空航天、船舶等行業多面體結構件的一次成型，可顯著提高零件強度，降低生產成本，促進零件輕量化。

熱鍛液壓機,自由鍛造液壓機,快速模鍛液壓機技術參數（僅供參考）：

項目		單位
項目		單位	500	630	800	1000	1250	1600	2000	2500	3150	4000	5000
公稱力		kn	5000	6300	8000	10000	12500	16000	20000	25000	31500	40000	50000
壓力分級力		kn	──	──	──	──	二級	二級	二級	三級	三級	三級	三級
開口高度		mm	1800	2000	2200	2300	2400	2600	3000	3500	4000	4700	5200
滑塊行程		mm	900	900	1000	1000	1100	1200	1300	1500	2000	2200	2400
移動工作臺行程		mm	──	──	2400	3000	3000	4000	4000	4000	6000	7000	8000
移動工作臺推力		kn	──	──	630	630	630	800	1000	1000	1000	1800	2000
滑塊速度	空程	mm/s	200	250	250	250	250	250	250	250	250	250	250
	工作	mm/s	20-40	20-40	40	43	50	52	54	50	52	47	48
	回程	mm/s	170	200	220	200`250	200`250	200`250	200`250	200`250	200`250	200`250	200`250
工作臺移動速度		mm/s	──	──	150`200	150`200	150`200	150`200	150`200	150`200	150`200	150`200	150`200
快鍛次數		次/min	25-35	25-35	25-40	25-40	25-40	25-40	25-35	25-35	25-35	25-25	20-25
工作臺尺寸	左右	mm	1500	1500	1200	1400	1400	1500	1600	1800	2000	2500	2800
工作臺尺寸	前后	mm	1000	1000	3000	3000	3000	4000	4000	4000	5000	6000	6000
地面以上高		mm	5600	5900	6200	7000	7500	8500	10500	11000	11500	13000	14000
***大允許偏心距		mm	70	70	80	80	100	120	150	150	200	200	200
可鍛鋼錠拔長		t	3	5	7	9	11	16	30	35	45	50	58
可鍛鋼錠礅粗		t	1.5	2.5	4	6	8	10	14	17	20	24	30
電動機功率		kw	112	140	330	440	660	880	1120	1350	1800	1980	2450

熱鍛液壓機部分成功案例

優勢特點：

1，多向鍛造液壓機(500噸1000噸2000噸3000噸4000)多向模鍛液壓機

振動和噪聲較小，不會擾民，滿足環保的要求；

2，效率高，特別是鐓粗時，效率比鍛錘要高很多倍；

3，價格低，同當量的鍛造液壓機價格比鍛錘要低很多（如800噸鍛造液壓機比5噸錘價格低50萬以上）

4，基礎造價低，比鍛錘的基礎費用要節約一半以上，廠房也不要求防震。

5，鍛出的工件內外組合均勻性好，質量可靠，缺陷少。

組成結構：

1.1、主機

主機的三橫梁采用鑄鋼結構形式，鑄后失效處理，超聲波探傷檢驗，杜絕了不合格品的下轉。上、下橫梁與立柱組成一個剛性的封閉框架，以承受多向鍛造液壓機(500噸1000噸2000噸3000噸4000)多向模鍛液壓機的全部工作載荷。

安裝時通過對四根立柱的特有電加熱，調整鎖緊螺母，實現了對立柱的預應力鎖緊緊固，保證了橫梁的平衡，確保本體部分穩定性好，可靠性高，結構牢固，抗偏載能力強。

立柱上安裝有上、下限程套。上限程套固定在上橫梁的下端，下限程套固定在下橫梁的上端，限制活動橫梁的行程，保護機身不受沖擊損壞。

活動橫梁內鑲有偏心導套，對立柱、橫梁起到了保護作用，延長了橫梁和立柱重要零件的壽命。

為增加下橫梁的剛性。橫梁立筋布置成較密的網格狀。

快速換砧裝置置于活動橫梁的下平面。墊板銷孔與活動橫梁配做，起上砧的定位作用。墊板與活動橫梁螺栓聯結。上砧通過楔鐵與上墊板相連。

1.2油缸

油缸由一個主油缸和兩個副油缸組成，三個油缸缸體采用鍛鋼件。

1.2.1、主工作油缸主要由缸體、柱塞、壓蓋、導套和密封圈組成（見下圖）。缸體采用35#鋼三段焊接結構。是實現空行程和工作行程的工作執行元件。

缸體貫穿上橫梁，缸體法蘭與上橫梁下平面螺紋連接，油缸的定位由缸外壁的兩個環形面與橫梁的配合來保證，柱塞頭部與活動橫梁為球面支承的柔性聯結，依靠柱塞帶動活動橫梁下行。

柱塞采用35#鍛鋼，表面淬火處理硬度達到HRC42-52提高了柱塞的表面硬度；經加工后表面粗糙度達到0.8以上，柱塞桿的表面光潔度有利于油缸的密封，同時間接延長了密封圈的使用壽命。密封圈為夾布橡膠的V型圈，具有較好的耐磨性，同時良好的彈性也有利于安裝和更換。

主缸柱塞下端為凹球形（見下圖）與活動橫梁實現雙球面鉸接，大大減小了多向鍛造液壓機(500噸1000噸2000噸3000噸4000)多向模鍛液壓機壓機在偏心鍛造情況下作用在導套及密封件的側向力。

主工作油缸導向套，材料為ZQSn6-6-3，抗磨性強，導向性好。

1.2.2、兩個副工作缸對稱布置在主工作缸兩側，其結構型式和主油缸基本相同。

柱塞與活動橫梁為球面支承的柔性聯結，柱塞下部為凸球形，在水平方向上可以稍有移動。當偏心加載時，活動橫梁在偏心力矩作用下傾斜，此時，球面副可相對滑動，則柱塞只傳遞軸向壓力及摩擦力矩，因此側推力將大大減小，改善了柱塞導套及密封的磨損情況。

1.2.3、兩個回升缸均為單方向作用的柱塞缸，對稱布置在機身兩側。為活動橫梁回程的執行部件，缸體安裝在上橫梁內部，缸體法蘭與上橫梁螺紋聯接。缸外壁的兩個環形面與橫梁配合，柱塞與中橫梁采用球面支承的柔性聯結，當缸內充入壓力油后，在柱塞的推力作用下，兩根拉桿帶動中橫梁回程。

1.3、立柱

材料為45#鍛鋼，立柱螺紋采用國際45°鋸齒形螺紋，與螺母相配，鎖緊橫梁。立柱硬度為HRC45-52，所有過渡臺階采用R圓角過渡，降低應力，提高壽命。

立柱靠近工作臺處設有立柱保護套。

1.4、鎖緊螺母

采用45#鍛鋼，調質處理。外側螺帽采用整體結構形式，內側螺帽采用分體結構形式。

1.5、充液油箱

為整體焊接箱體結構，通過沖液閥座置于三個工作缸的上端。其上有空氣濾清器，內部充液閥與閥座相連，保證油路暢通。空行程時，活動橫梁下行，控制油泵排出的壓力油首先打開充液閥，油箱內低壓油通過自重進入充液閥座，注入工作油缸，直到上砧接觸工件。工作行程時，充液閥關閉，保證工作油缸為一封閉腔體。回程時，充液閥打開，在回升油缸的帶動下，活動橫梁上行，工作油缸內油液通過充液閥溢回充液油箱。

1.6、移動工作臺用于模具更換和鍛件移動，移動工作臺臺體材料為ZG270-500鑄鋼件，臺體承受模具重量及工作載荷，并將載荷傳遞到機身工作臺上，臺體下面裝有導軌板，材料為高耐磨鑄鋼件，并且設有自動潤滑裝置。移動工作臺的移動由兩個水平油缸驅動，并具有防塵功能。

液壓機產品展示

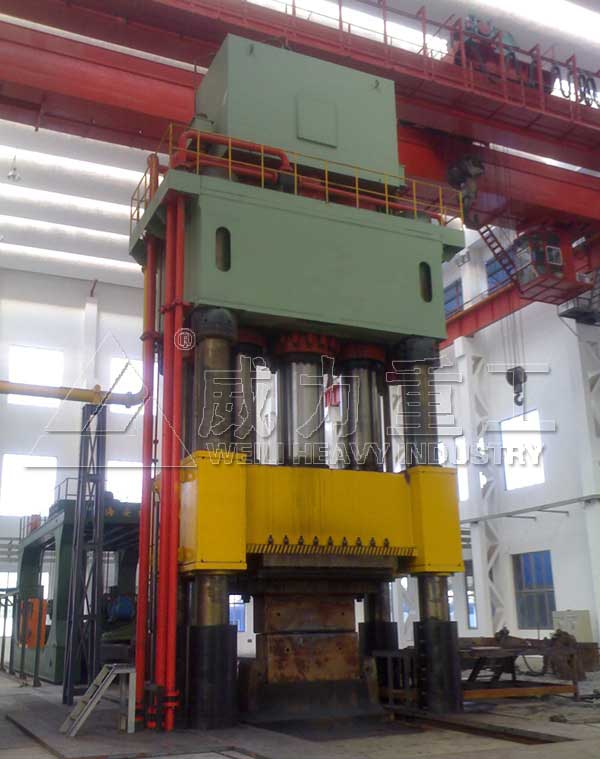

4000噸多向模鍛液壓機

多向模鍛液壓機加工現場

1000噸多向鍛造液壓機

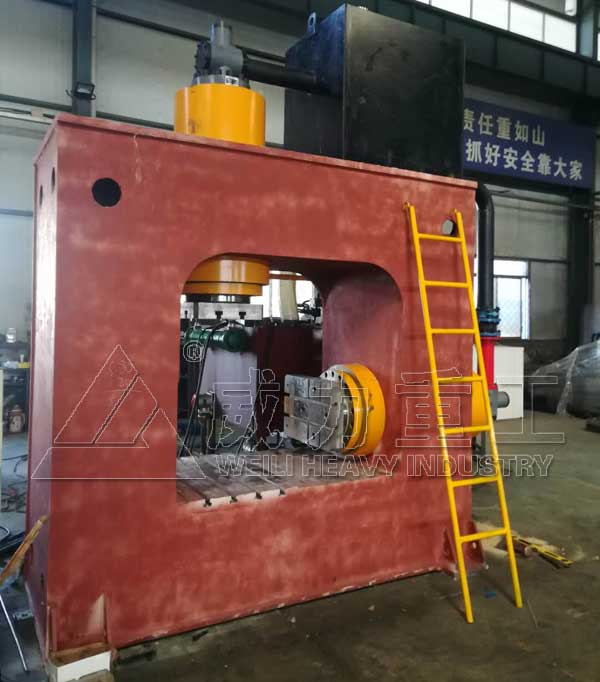

400噸多向鍛造液壓機

5000噸挖掘機斗齒快速鍛造液壓機

框架式熱鍛液壓機

萬向節模鍛液壓機

挖機斗齒鍛造液壓機

電氣自動監控部分：

1、電機綜合保護

通PLC對電機泵組進行監控，實現了電機的缺相保護、短路保護、超電壓保護、超電流保護等功能；一旦發生缺相短路、超電壓、電流、超負荷現象PLC控制電機停止運行。

2、失壓保護

當液壓系統某個零件因疲勞損壞而產生液壓油泄露時，壓力繼電器發信號PLC控制主泵卸荷、停機起到了失壓保護作用。

3、油溫報警、自動冷卻

液壓系統設有雙金屬溫度計裝置，當油溫超過設定的溫度后，發出信號PLC控制冷卻泵工作，保護系統的正常工作。

4、濾油器堵塞報警

當系統因油的清潔度而引起過濾器堵塞后，控制裝置發信號PLC控制電機泵停機，按鈕站故障燈亮，清洗濾芯后方可工作。

5、液位報警

在液壓站油箱上設有液位控制繼電器，當系統泄漏油位降低時PLC控制系統關機，防止油液外溢。

6、電控箱

電控箱設有電壓、電流儀表盤，對系統電壓、電流進行自動監控記錄。

鍛造安全技術要點：

1、多向鍛造液壓機(500噸1000噸2000噸3000噸4000)多向模鍛液壓機在加工生產過程中存在很多不安全因素，因此鍛工應掌握一定的設備保養知識，并遵守安全操作規程。鍛工必須經過培訓考核合格，不然就不得單獨操作鍛壓設備和加熱設備。

2、加熱設備主要有重油爐、電爐和煤氣爐。其中主要危害是煤氣中毒、灼傷、烤傷和電爐觸電等，工作中應嚴格執行操作規程。

3、鍛造時，金屬加熱溫度達700—1300℃，強大的輻射熱、灼熱的料頭、飛出的氧化皮等都會對人體造成傷害，因此操作者在開始工作前必須穿戴好個人防護用品。

4、在進行鍛造作業時，操作者要遵守安全操作規程，集中精力，互相配合；

滕州鍛壓設備廠家，液壓機床廠家山東威力重工主要生產自由鍛液壓機，模鍛液壓機，多向模鍛液壓機，快鍛液壓機、快鍛機、熱鐓鍛液壓機、多向鍛造液壓機等。可根據工藝需求設計，主缸合模，側缸鍛壓，和側缸合模，主缸鍛壓，各各油缸單獨動作！主要這四種工藝動作！單獨動作的作用為整形！采購定做多向鍛造液壓機(500噸1000噸2000噸3000噸4000)多向模鍛液壓機歡迎咨詢張經理：18306370898（可加微信）或0632-5850029
