什么是雙動薄板拉伸液壓機？它有怎么的特點？所謂雙動薄板拉伸液壓機主要用于板材的深拉伸工藝，例如制造封頭，各種容器，汽車大型的覆蓋件等，雙動拉伸液壓機的主要結構特點是有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，拉伸動梁和壓邊動梁可一起快速下降，接 近工件時改為慢速下降，當壓邊動梁壓住工件四周時，壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁繼續下行進行拉伸。拉伸工藝完成后，拉伸動梁可實現保壓延時、卸壓和快速回程，壓邊動梁相應也卸壓和快速回程，然后頂出缸將工件頂出。拉伸液壓機出來設置頂出缸以外，還設有移動工作臺，便于更換大型模具。雙動薄板拉伸液壓機也可以通過定位銷或拉桿將拉伸、壓邊動梁聯為一體，實現單動，此時壓制力將使兩者之和。
本機就是公司為客戶設計定做的一臺1800噸雙動薄板拉伸液壓機，機身結構為四梁四柱式，主要用于板材的深拉伸工藝，機器主要結構形式 機器設備機身均采用四梁四柱式結構。機身由上橫梁、拉伸滑塊、壓邊滑塊、工作臺、立柱等組成，上橫梁、立柱、工作臺通過鎖緊螺母和調節螺母連接組合成一個剛性框架；滑塊作上下運動，以立柱作導向。立柱表面鍍有硬鉻，以提高耐磨性，確保立柱不會出現拉傷現象。
上橫梁：采用鋼板焊接式結構，采用高溫退火處理消除焊接應力。上橫梁其中安裝主缸。
拉伸滑塊及壓邊滑塊：置于機身中間，為鋼板焊接件，采用高溫退火處理消除焊接應力。下平面留有T型槽。
工作臺：采用鋼板焊接件，采用高溫退火處理消除焊接應力，其上安裝有附加工作臺與液壓墊裝置。
油缸： 主油布置在上梁內；缸體通過法蘭與上橫梁固定在一起，活塞桿通過連接法蘭與拉伸滑塊相連接。缸體材料為優質碳鋼，保證材質均勻；所有活塞桿表面均進行鍍硬鉻處理。 油缸采用進口材料密封元件，確保密封性能可靠, 無泄露，維修方便。
護欄：整機均配有安全護欄，保證了今后維修人員的安全。
電器系統和液壓系統：電氣控制系統建議大家采用可編程控制器（PLC）控制，液壓系統可采用集中閥塊。

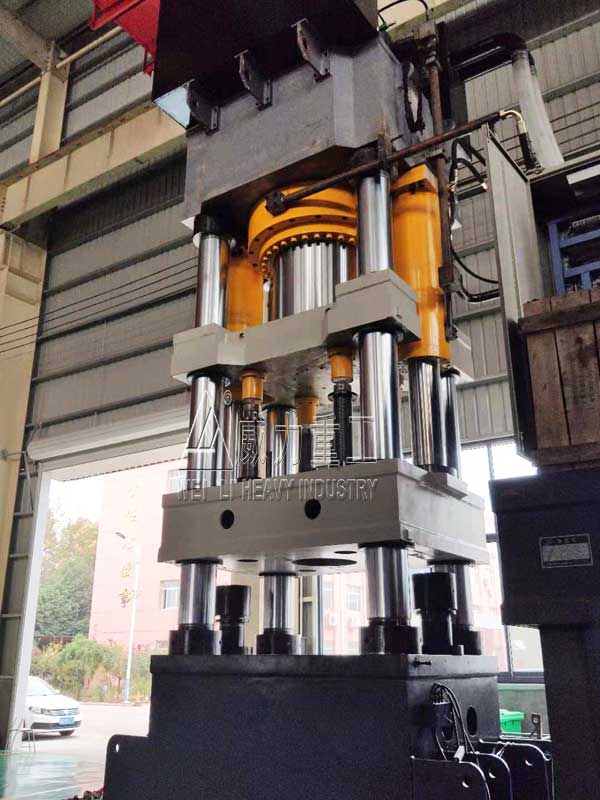

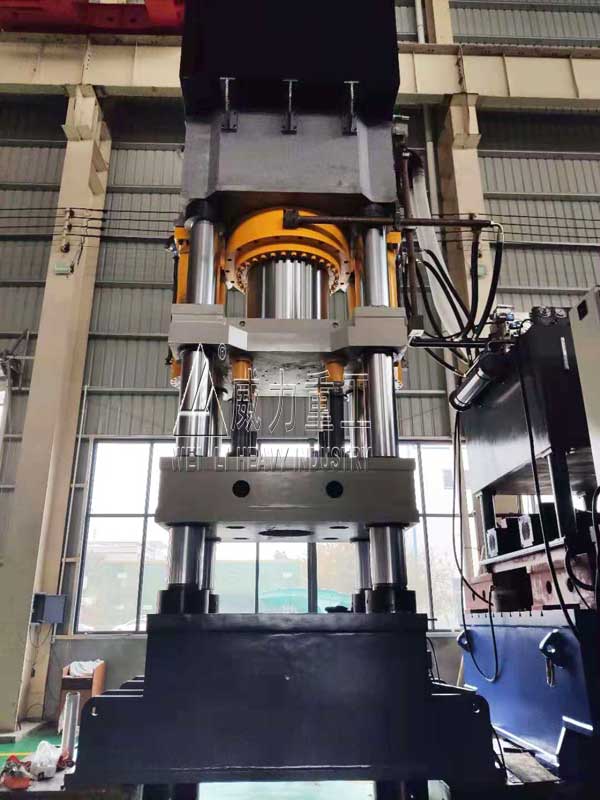

1800噸雙動薄板拉伸液壓機
適用領域：
適用于拉伸、彎曲、成形、沖裁落料、翻邊等各種沖壓工藝，特別適用以下領域：
★ 汽車零部件：車身覆蓋件、制動片、油箱、底盤、橋殼、保險杠；
★ 家用電器：洗衣機零件、電飯鍋零件：電視機零件、冰箱零件等；
★ 廚房用具：洗滌槽、壺具、不銹鋼用具、其它各種容器；
★ 其它：拖拉機、摩托車、航天、航空。
性能特點：
1、經計算機優化設計，機身可分為框架式和四柱式。
2、導向采用四角八面導向，導向精度高，抗偏載能力強。
3、1800噸雙動薄板拉伸液壓機四柱式結構簡單，具有經濟、實用等特點。
4、新型油缸密封元件，可靠性高、壽命長。
5、選用移動工作臺和快速換模裝置，方便模具更換。
6、1800噸雙動薄板拉伸液壓機采用進口PLC控制，工作靈敏可靠。
7、液壓系統采用二通插裝閥，具有空程速度高，壓邊力可調等特點，是拉伸薄板制件的理想設備。
8、1800噸雙動薄板拉伸液壓機可以作為液壓機沖壓生產線的首道工序裝備使用，也可以作為普通液壓機使用，最大公稱力可達30000kN。
1800噸粉末成型液壓機
1800噸雙動薄板拉伸液壓機技術參數：
|
項 目 |
型 號
單 位 |
YW28-100/150 |
YW28-100/180 |
YW28-200/300 |
YW28-400/600 |
YW28-500/800 |
|
拉伸滑塊拉伸力 |
kN |
1000 |
1000 |
2000 |
4000 |
3150/5000 |
|
壓邊滑塊壓邊力 |
kN |
500 |
860 |
1000 |
2000 |
3000 |
|
頂出缸頂出力 |
kN |
350 |
350 |
300 |
630 |
1000(液壓墊） |
|
拉伸滑塊回程力 |
kN |
250 |
250 |
470 |
800 |
1100 |
|
壓邊滑塊回程力 |
kN |
/ |
300 |
300 |
630 |
850 |
|
壓邊滑塊中心孔尺寸 |
mm |
φ330 |
φ380 |
φ500□ |
□800×800 |
□2400×1400 |
|
液體最大工作壓力 |
Mpa |
25 |
25 |
25 |
25 |
25 |
|
拉伸滑塊距工作臺面最大距離 |
mm |
1000 |
1365 |
1530 |
2190 |
1600 |
|
壓邊滑塊距工作臺面最大距離 |
mm |
500 |
800 |
800 |
1300 |
1600 |
|
拉伸滑塊最大行程 |
mm |
630 |
630 |
710 |
800 |
1000 |
|
壓邊滑塊最大行程 |
mm |
200 |
350 |
350 |
720 |
1000 |
|
頂出缸行程 |
mm |
/ |
/ |
/ |
600 |
350 |
|
拉伸滑塊有效尺寸 |
左右 |
mm |
630 |
630 |
900 |
700 |
2300 |
|
前后 |
mm |
630 |
630 |
900 |
700 |
1400 |
|
工作臺有效尺寸 |
左右 |
mm |
630 |
630 |
900 |
1250 |
3000 |
|
前后 |
mm/s |
630 |
630 |
900 |
1250 |
2150 |
|
拉伸滑塊速度 |
快速下行 |
mm/s |
≥110 |
≥250 |
≥180 |
≥150 |
≥200 |
|
拉伸下行 |
mm/s |
6-8 |
～25 |
≥15 |
10-16 |
≥15 |
|
回程 |
mm/s |
≥90 |
≥200 |
≥140 |
≥110 |
≥70 |
|
壓邊滑塊速度 |
下行 |
mm/s |
≥45 |
≥60 |
≥60 |
≥30 |
≥200 |
|
回程 |
mm/s |
≥35 |
≥100 |
≥100 |
≥25 |
≥70 |
|
外型尺寸 |
左右 |
mm |
2030 |
2030 |
2550 |
4300 |
6060 |
|
前后 |
mm |
1985 |
2085 |
2060 |
2315 |
3100 |
|
總高 |
mm |
3670 |
4755 |
4890 |
6025 |
7160 |
|
地面以上高 |
mm |
3420 |
3970 |
4130 |
5240 |
5910 |
|
電機總功率 |
Kw |
7.5 |
22 |
22 |
39.2 |
90 |
|
全機重量 |
t |
6 |
6 |
12.6 |
25 |
81 |
|
|
框架式雙動薄板拉伸液壓機：
|
序 號 |
項 目 |
型 號
單 位 |
400/630 |
500/800 |
630/1030 |
|
1 |
總壓制力 |
kN |
6300 |
8000 |
10300 |
|
2 |
拉伸滑塊拉伸力 |
kN |
4000 |
5000 |
6300 |
|
3 |
壓邊滑塊壓邊力 |
kN |
2300 |
3000 |
4000 |
|
4 |
液壓墊力 |
kN |
1500 |
2000 |
2400 |
|
5 |
拉伸滑塊回程力 |
kN |
500 |
700 |
700 |
|
6 |
壓邊滑塊回程力 |
kN |
500 |
700 |
700 |
|
7 |
液壓墊頂出力 |
kN |
500 |
630 |
800 |
|
8 |
液體最大工作壓力 |
Mpa |
25 |
25 |
25 |
|
9 |
拉伸滑塊距工作臺面最大距離 |
mm |
1700 |
2000 |
2200 |
|
10 |
壓邊滑塊距工作臺面最大距離 |
mm |
1700 |
2000 |
2200 |
|
11 |
拉伸滑塊最大行程 |
mm |
1000 |
1100 |
1300 |
|
12 |
壓邊滑塊最大行程 |
mm |
1000 |
1100 |
1300 |
|
13 |
液壓墊行程 |
mm |
300 |
350 |
400 |
|
14 |
壓邊滑塊尺寸 |
mm |
□2500×1800 |
□3000×2000 |
□3200×2200 |
|
15 |
液壓墊尺寸 |
mm |
□1800×1200 |
□2300×1400 |
□2500×1500 |
|
16 |
拉伸滑塊
有效尺寸 |
左右 |
mm |
1800 |
2300 |
2500 |
|
前后 |
mm |
1200 |
1400 |
1500 |
|
17 |
工作臺有效尺寸 |
左右 |
mm |
2500 |
3000 |
3200 |
|
前后 |
mm |
1800 |
2000 |
2200 |
|
18 |
拉伸滑塊速度 |
快速下行 |
mm/s |
300 |
300 |
300 |
|
拉伸下行 |
mm/s |
10～45 |
10～45 |
10～45 |
|
回程 |
mm/s |
200 |
200 |
200 |
|
19 |
壓邊滑塊速度 |
快下 |
mm/s |
300 |
300 |
300 |
|
工作 |
mm/s |
10～45 |
10～45 |
10～45 |
|
回程 |
mm/s |
200 |
200 |
200 |
|
20 |
電機總功率 |
kW |
120 |
160 |
180 |
|
21 |
全機重量 |
t |
130 |
160 |
200 |

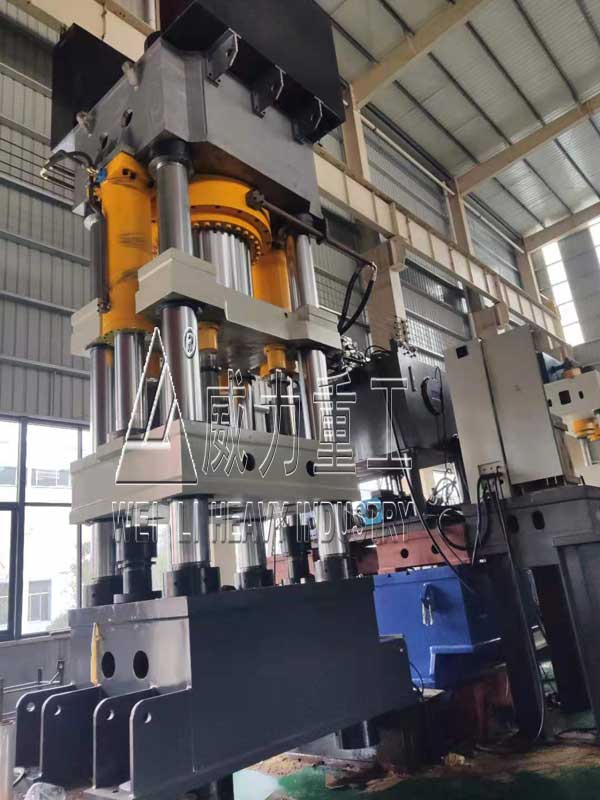

1800噸薄板沖壓液壓機
目前這臺1800噸雙動薄板沖壓液壓機設備已經生產完成，客戶帶著模具及原材料來廠試機也完成，試機效果好。廠家在進行調試整理后，即可安排發貨。
