z3080x20搖臂鉆床規格參數

來源：搖臂鉆床發布日期：2022-03-22 | 點擊：

威力重工

我公司生產的Z3080搖臂鉆床采用的全是國內知名原材料：（優質鑄件，沈陽滲碳齒輪，沈陽主軸，銅芯A級絕緣電機，高頻澤火導軌磨導軌）。只有達標的原材料才能生產出高質量的搖臂鉆床。z3080搖臂鉆床有兩種型號，一種是z3080x20液壓搖臂鉆床和z3080x25液壓搖臂鉆床。Z3080搖臂鉆床的精度：1.垂直度鉆床的主軸與鉆床的工作臺面的垂直200mm允許差0-0.05mm。2.平行度：主軸箱沿著搖臂左右進出，搖臂隨著立柱前后移動平行度200mm允差0-0.1mm。

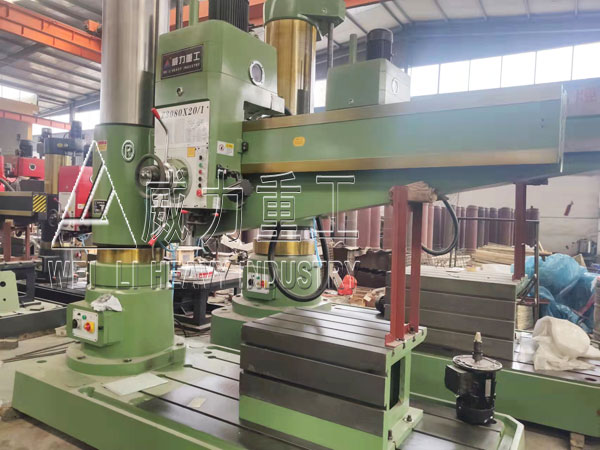

z3080x20搖臂鉆床

z3080x20搖臂鉆床是我廠根據國內外市場的需求，開發設計的新產品。廣泛地適用于機械加工，可以用來鉆孔、擴孔鑼平面、鉸孔，攻絲，在有工藝裝夾的條件下，還可以進行鏡孔。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉"360度的鉆床。

z3080x20搖臂鉆床規格參數：（供參考）

主要技術參數	Z3080×20A	Z3080×25
鉆孔最大直徑mm	80	80
主軸端面至工作臺距離mm	550-1600	550-1600
主軸中心至立柱母線距離mm	450-2000	500-2500
主軸行程mm	400	400
主軸錐孔(莫氏)	6	6
主軸轉速范圍r.p.m	20-1600	20-1600
主軸轉速級數	16	16
主軸進給量范圍r.p.m	0.04-3.2	0.04-3.2
主軸進給量級數	16	16
搖臂回轉角度	360	360
主電機功率kw	7.5	7.5
升降電機功率kw	1.5	1.5
機床重量kg	7500	11000
外形尺寸mm	2980×1250×3300	3600×1450×3300

z3080x20搖臂鉆床特點：

1、主要關鍵件選用高強度鑄鐵和特供鋼材。

2、z3080x20搖臂鉆床采用液壓預選變速機構，可節省輔助時間。

3、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。

4、z3080x20搖臂鉆床的主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。

5、16級主軸轉速與進給可選配出經濟高效的切削。

6、z3080x20搖臂鉆床的搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。

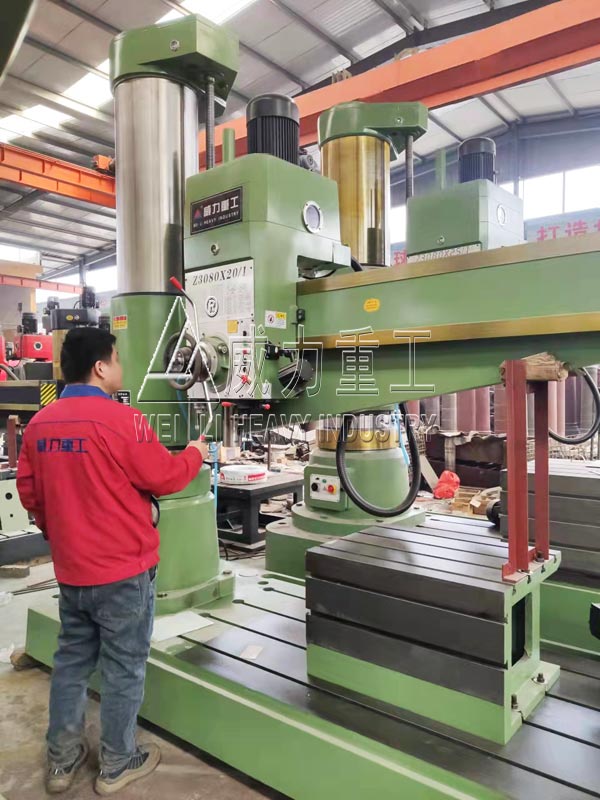

z3080液壓搖臂鉆床

z3080x20搖臂鉆床廠家服務：

山東威力重工機床有限公司致力于為客戶生產稱心順手的機床工具，實用的，適合的才是好的。自建廠以來，我們不斷地改進搖臂鉆床的生產生產工藝，以及搖臂鉆床的技術，通過客戶對搖臂鉆床使用的反饋情況，小到水管的位置，大到電機的功率，以及搖臂鉆床的轉速我們都一一進行了調整使之更方便操作者的使用，（當然我們會以生產標準搖臂鉆床為主，技術參數要求可根據客戶使用要求定制)，確保z3080x20搖臂鉆床設備的質量和使用壽命。公司售后服務完善，一般24小時做出回應，48小時內給予解決。且搖臂鉆床設備質量一年，終身維修。采購定做，聯系張經理：18306370898（可加微信）
